Waterlek Vochtmetingen, Infraroodcamera - 11/09/2017

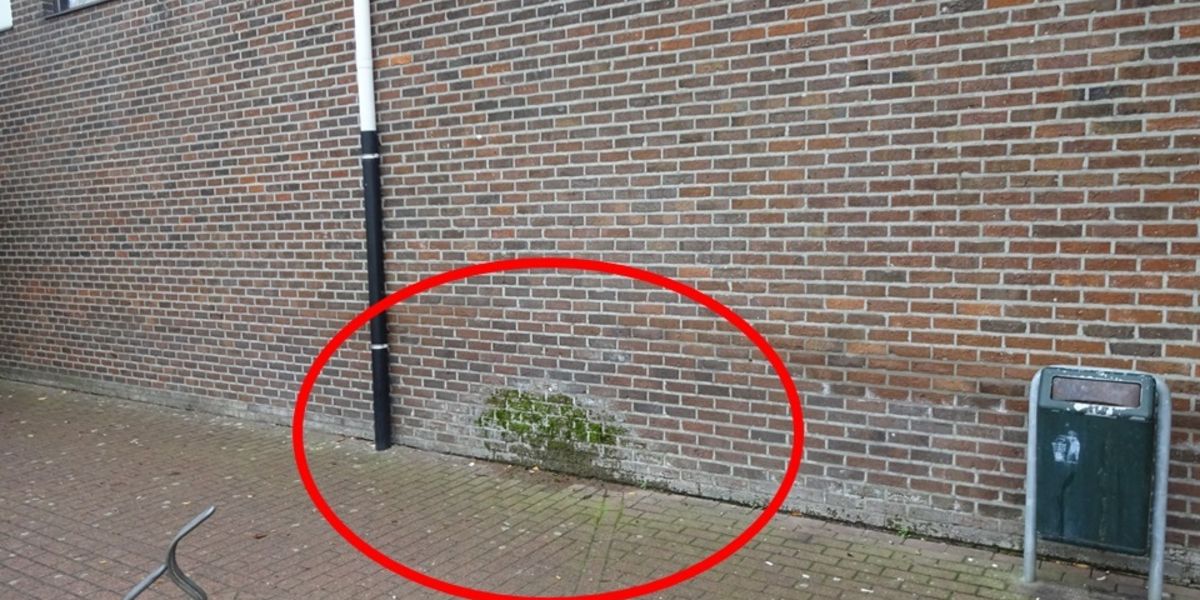

Er zijn duidelijke vochtsporen aan de buitenmuur thv de douches. Hier (rode zone) sijpelt er water langs de tegels.

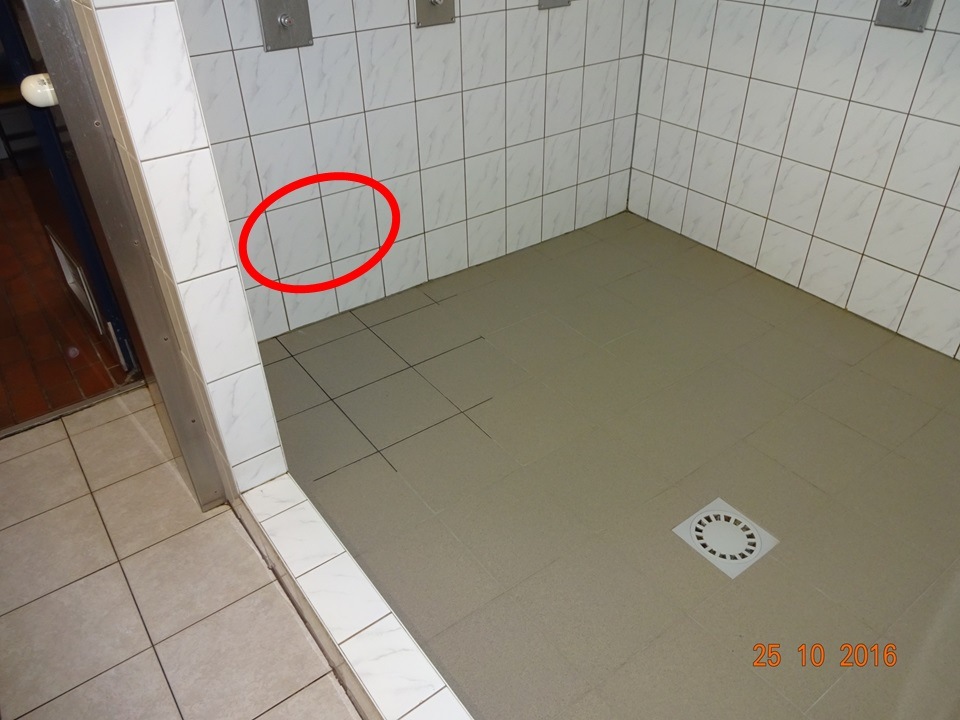

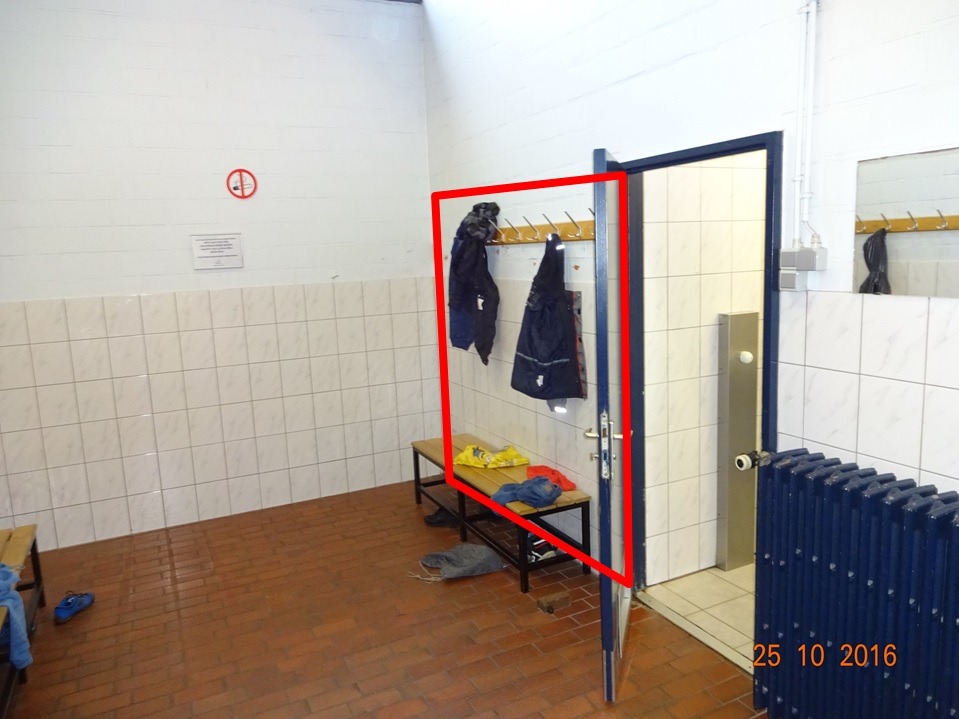

Wij hebben metingen met onze vochtmeter uitgevoerd. In deze (rode) zone is de muur verzadigd van het water.

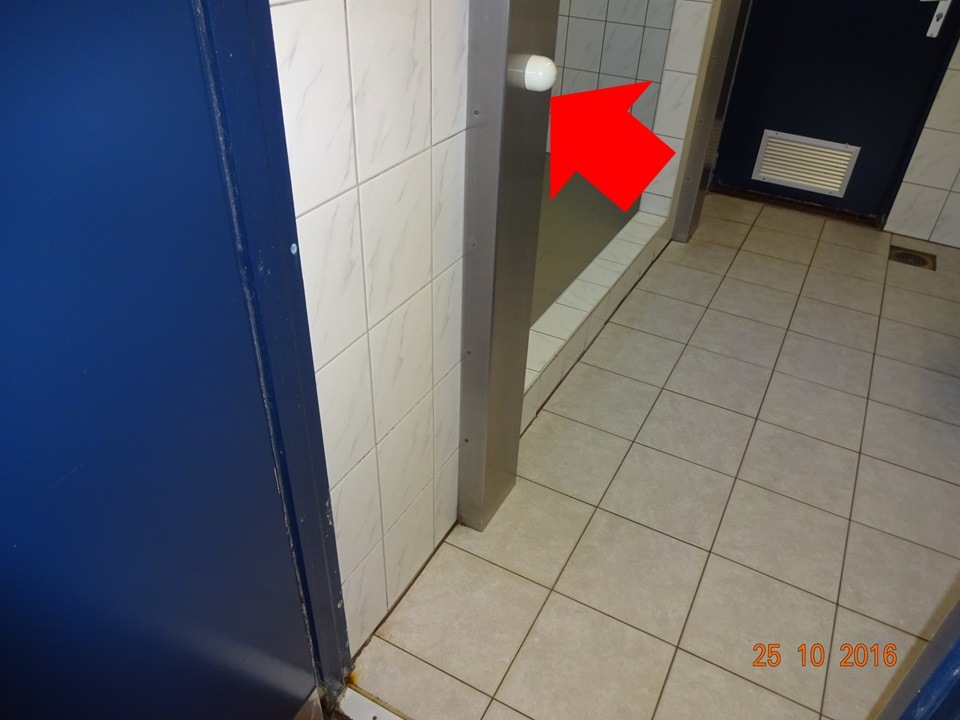

Dit is de mengkraan van de douches. Van hier vetrekt er 1 leiding naar de douches. De koppelingen liggen in de muur.

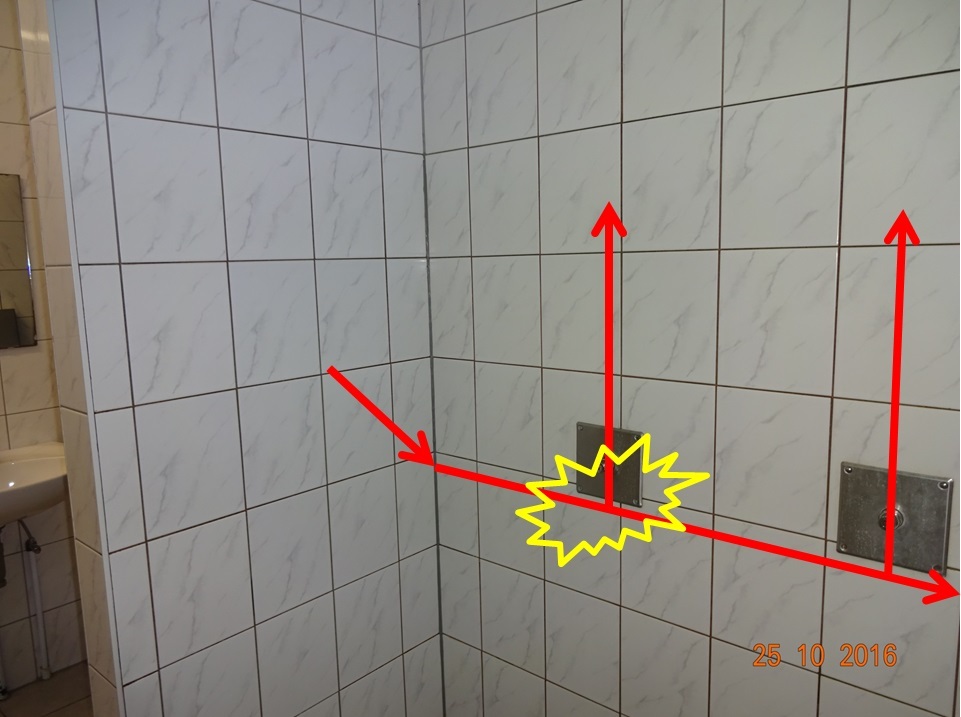

Verloop van de waterleiding naar de douches is in rode lijn aangeduid. Hier (gele zone) bevindt er zich een lek.

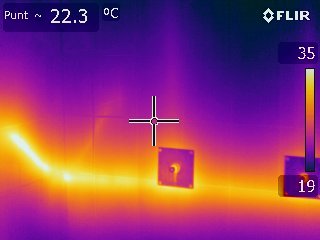

IR-beeld van foto hier boven. Er zijn uitstralingen zichtbaar.

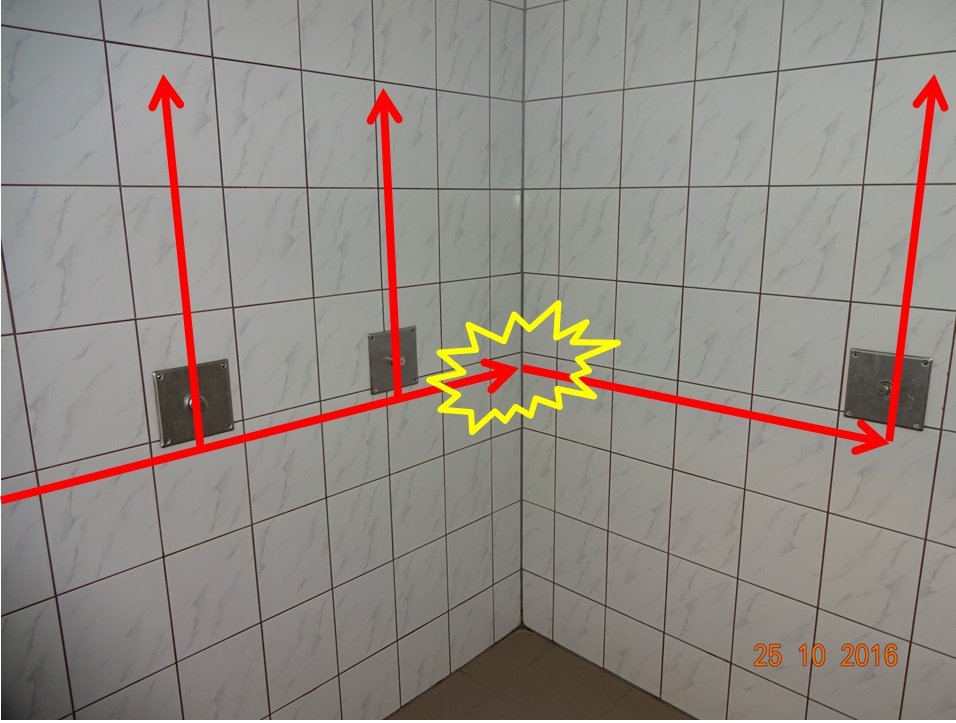

Ook hier is er een lek in de muur.  Het lek bevindt zich thv koppeling in de hoek van de muur

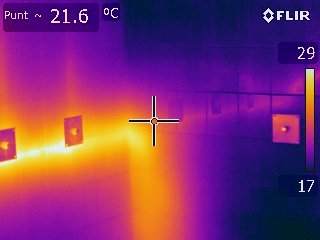

IR-beeld van foto hier boven. Het warm water stroomt tot waar het lek zit (hoek van muur). Het stukje leiding naar douche rechts op beeld warmt niet op.

Methode : Infrarood camera - Vochtmeting
